LCTE-MINI-E1O16在锂电池极耳打标的应用

　　随着机器视觉的推广普及,机器视觉在新能源行业也得到了广泛应用。其中锂电池的极耳打标也有广泛需求。

　　电池极耳是锂离子电池中的一种重要组件，电池分为正极与负极，极耳就是从电芯中将正负极引出来的金属导电体，简单的来说电池正负两极的耳朵是在进行充放电时的接触点。一般锂离子电池极耳正极采用的是铝合金材料，负极采用的是镍材料，负极也可以采用铜镀镍材料。今天我们就来聊聊LCTE-MINI- E1O16在锂电池极耳的技术应用。

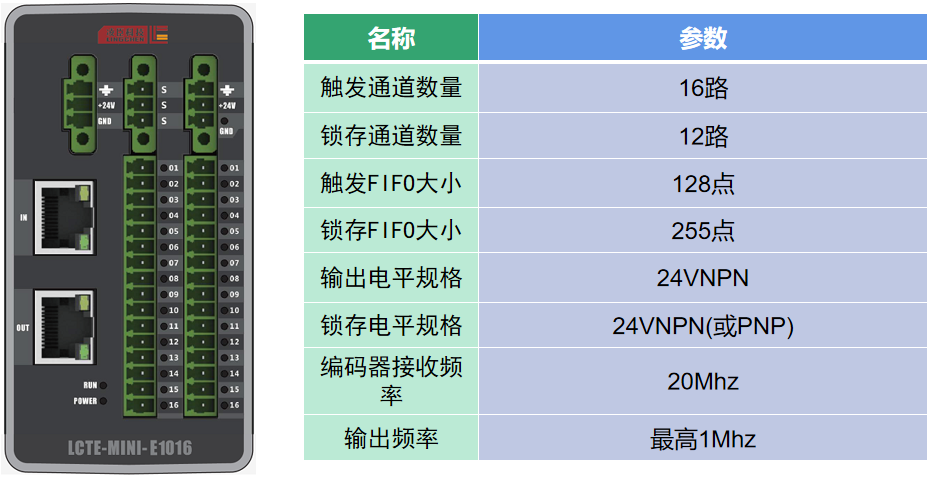

　　LCTE-MINI-E1O16技术参数

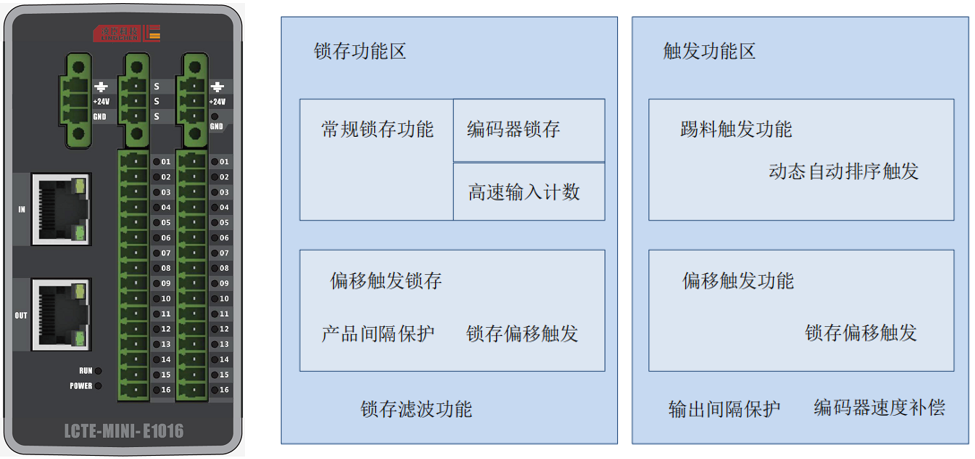

　　LCTE-MINI-E1O16基本功能

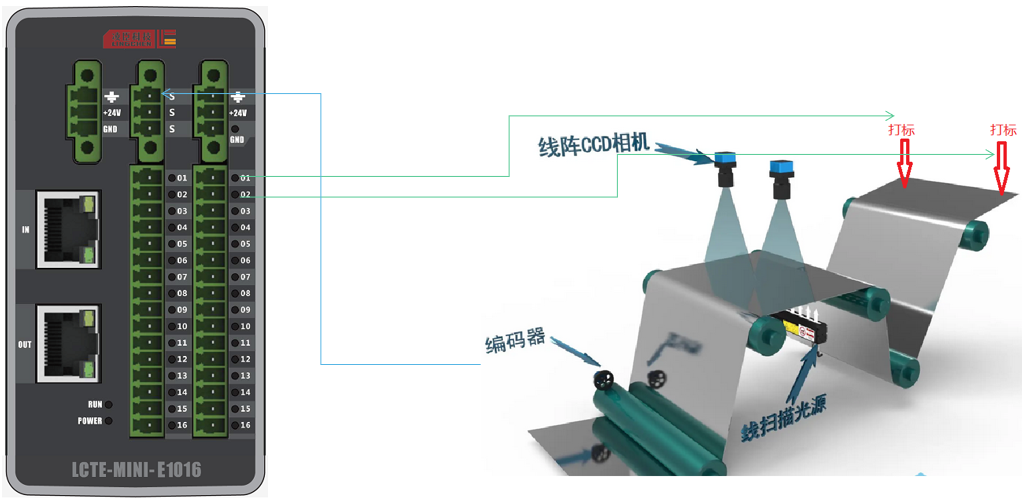

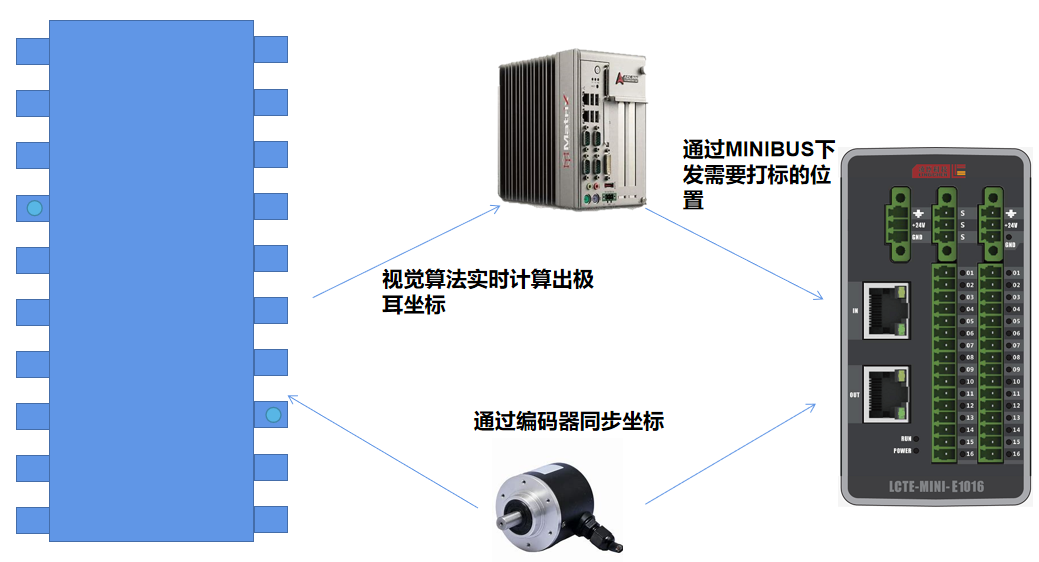

　　锂电池极耳视觉检测原理

　　触发功能简介

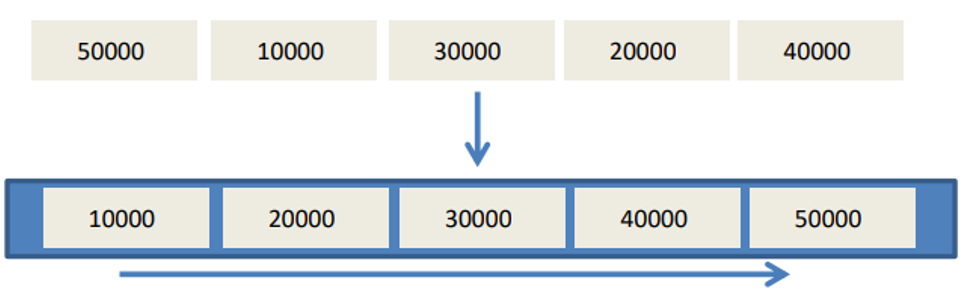

　　1、设置点位后模块内部自动排序，程序无须排序后再压入

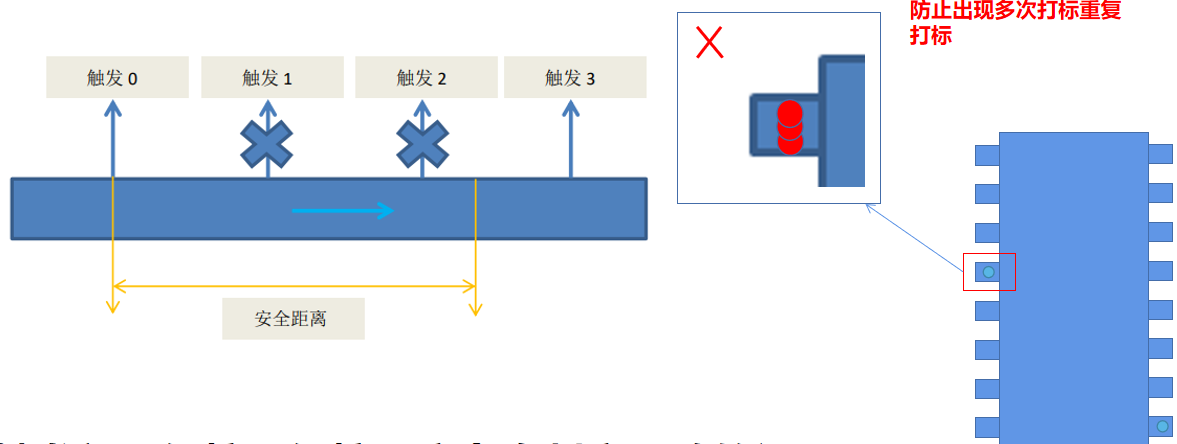

　　2、触发间隔保护：保护程序多次判定导致的误打标。

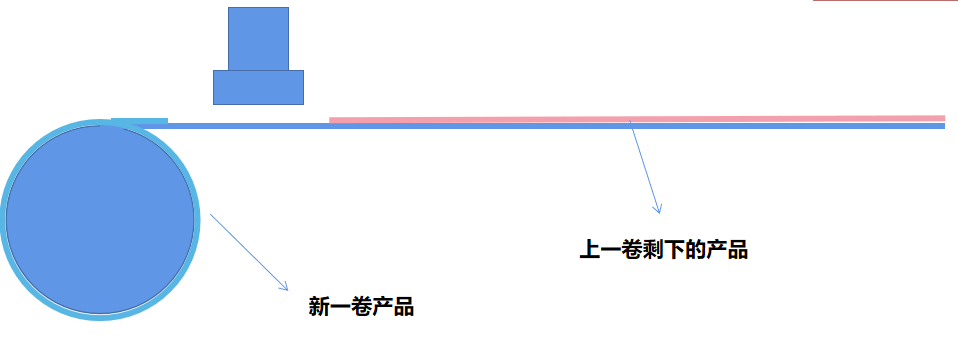

　　3、换卷功能：可以在一卷产品将近跑完时，无需清料，直接更换。

　　4、打标回锁功能：通过打标机的输出信号，通过高速锁存功能，快速锁定接收信号瞬间的编码器位置值。用于判定打标位置是否正确。

　　5、打标实际输出计数功能：通过打标机的输出信号，通过高速计数功能，可以统计该信号的数量。从而统计实际的打标数量。

　　6、编码器速度补偿：不同速度下由于打标机输出延迟导致的打标位置偏差，可以用速度补偿进行弥补。

　　7、编码器单向计数：与CCD的计数方式相同，使模块与CCD的编码器计数完全同步。

　　8、普通DIO控制：调试时可以将模块切换到GPIO模式，直接电平输出方便电气调试。

　　9、多种内部寄存器监控：例如内部触发计数，触发实际位置，触发FIFO计数等，方便监控排查问题。
